3296電位器是一款多圈電位器，其中細分的型號有3296X、3296P、3296Y、3296Z、3296W等型號。其中，3296W電位器的有國產和進口兩個品牌。國產的是我們精密龍生產的，進口的是美國伯恩斯3296電位器。它是一款螺桿驅動的預調電位器，可以通過螺桿的旋轉調整觸點在電阻體上移動，從而改變電位器的阻值，是常用的多圈電位器之一。建議大家在選購產品的時候仔細對比3296電位器封裝尺寸，因?yàn)椴煌?guī)格尺寸的產品在應用和電路設計當中也是不一樣的，盡量避免因?yàn)橐?guī)格尺寸問題而導致購置不當?shù)那闆r出現!

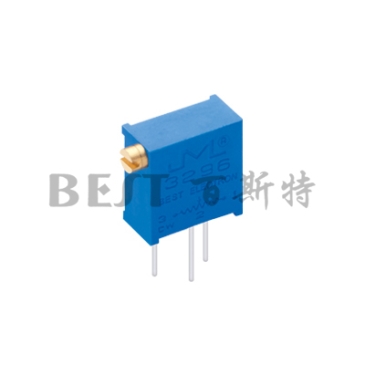

(1)3296電位器_3296W

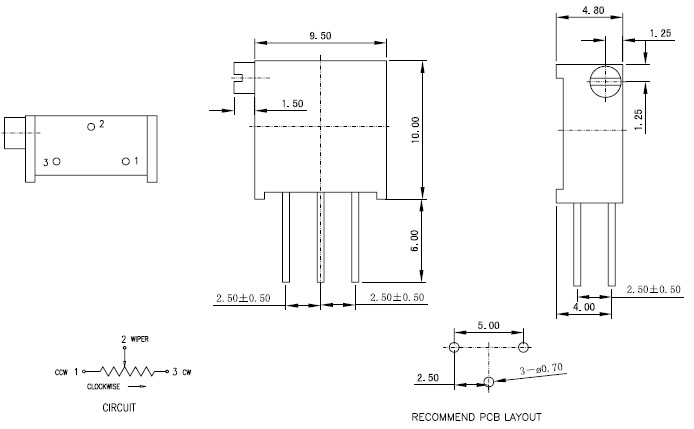

3296電位器_3296W_參考圖紙:

3296電位器_3296W_技術參數：

3296電位器_3296W_性能:

阻值范圍(Ohms) :10~2M

阻值偏差: ±10%

阻值變化特征: B

終端電阻: ≤1%R or 2Ω

接觸電阻變化: ≤3%R or 3Ω

絕緣電阻: R1≥1GΩ

耐電壓:101.3Kpa 600V,8.5Kpa 250V

有效電行程 : 25± 2turns

3296電位器_3296W_環境特征:

工作溫度范圍: -55℃ ~+125℃

碰撞：390m/s2,4000次 , △R≤±2%R

氣候順序： △R≤±3%R，R1≥100MΩ

70℃電氣耐久性：0.5W，1000h △R≤±3%R

機械耐久性：50cycles，△R≤±3%R

穩態濕熱：△R≤±3%R，R1≥100MΩ

溫度系數: ±200ppm/℃

溫度變化：△R≤±2%R，△(Uab/Uac)R≤±2%

額定功率(工作電壓300V):+70℃ 0.25W,+125℃ ow

振動：10~500Hz，0.75mm or98m/s，6h△R≤±1%R，△(Uab/Uac)≤±2%

3296電位器_3296W_物理特征:

總機械性能: 28± 2turns

起動力矩: ≤36mN?m

止檔力矩: ≥36 mN?m

標準包裝：50pcs/管

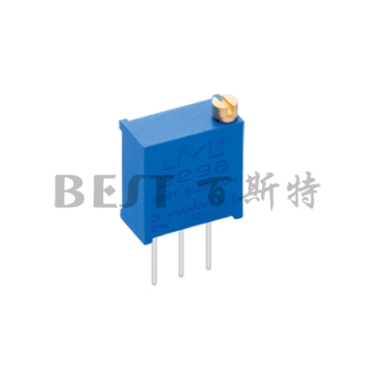

(2)3296電位器_3296Z

3296電位器_3296Z_參考圖紙：

3296電位器_3296Z_技術參數:

3296電位器_3296Z_性能:

阻值范圍(Ohms) :10~2M

阻值偏差: ±10%

阻值變化特征: B

絕緣電阻: R1≥1GΩ

耐電壓:101.3Kpa 600V,8.5Kpa 250V

有效電行程 : 25± 2turns

終端電阻: ≤1%R or 2Ω

接觸電阻變化: ≤3%R or 3Ω

3296電位器_3296Z_環境特征:

工作溫度范圍: -55℃ ~+125℃

溫度系數: ±200ppm/℃

機械耐久性：50cycles，△R≤±3%R

穩態濕熱：△R≤±3%R，R1≥100MΩ

溫度變化：△R≤±2%R，△(Uab/Uac)R≤±2%

碰撞：390m/s2,4000次 , △R≤±2%R

氣候順序： △R≤±3%R，R1≥100MΩ

70℃電氣耐久性：0.5W，1000h △R≤±3%R

額定功率(最高工作電壓300V):+70℃ 0.25W,+125℃ ow

振動：10~500Hz，0.75mm or98m/s，6h△R≤±1%R，△(Uab/Uac)≤±2%

3296電位器_3296Z_物理特征:

總機械性能: 28± 2turns

起動力矩: ≤36mN?m

止檔力矩: ≥36 mN?m

標準包裝：50pcs/管

以上就是關于3296電位器_3296W和3296電位器_3296Z這兩款產品在技術參數以及規格尺寸圖方面知識的講解。此外，大家如果對其他3296電位器有興趣想要了解更多這方面的知識，比如說3296X、3296P、3296Y等電位器，可以關注我們精密龍電子，歡迎隨時咨詢我們的在線客服專員，我們將會為您提供優質的服務!在這里我想建議大家在購買產品之前，能夠做到先了解清楚產品的相關資訊，咨詢相關專業人士，避免選到不適用的產品，造成不必要的損失。希望以上的講解對大家有幫助!
